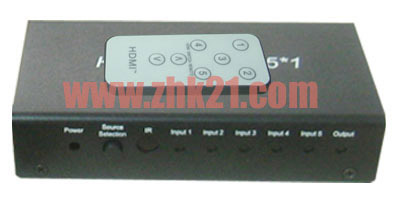

[投影之窗消息] SD－5HM HDMI信號切換器，這款5
HDMI切換器可以把多個高清信號源與一個高清信號連接起來。它可以很容易地把五路高清信號源自由切換到一臺高清信號的顯示器或者投影機上。另外，把它連在一根HDMI線的信號輸出端時，可對HDMI信號進行放大。
性能
1、一路HDMI信號輸入分配成四路HDMI信號輸出。
2、兼容HDCP 1.2
3、支持CEC
4、支持30/36位深色
5、支持藍光DVD24 / 50 / 60fs / HD-DVD / xvYCC
6、支持音頻格式 TS/TD/Doiby-trueHo/LPCM7.1/DTS/Doiby-AC3/DSD
7、支持信號時序重整
8、輸入傳輸距離可達15米，輸出傳輸距離可達20米。
9、無信號損失
10、安裝簡單
11、需要使用DC5V / 0.8A規格的電源
連接與操作
1、通過一條HDMI線纜，把高清信號源和分配器的輸入接口連接起來。
2、通過HDMI線纜，把分配器的輸出端與顯示器連接起來。
3、把5V的電源和分配器連接起來。
技術指標
| HDMI分辨率 |
24/50/60fs/1080P/1080i/720P/576P/576i/480P/480i |
| 支持音頻色彩模式 |
24位深色/30位/36位 |
| 支持音頻格式 |
DTS/TD/Doiby-trueHo/LPCM7.1/DTS/Doiby-AC3/DSD |
| 輸入輸出TMDS信號 |
0.5-1.5Vp-p（TTL） |
| 輸入輸出DDC信號 |
5Vp-p（TTL） |
| 輸入線纜長度 |
≤15m HDMI AWG26 |
| 輸出線纜長度 |
≤20m AWG26 HDMI1.3standard cable |
| 最大工作電流 |
600mA |
| 電源適配器規格 |
交流輸入（50/60Hz） ：100V-240V，直流輸出：5V/0.8A |
| 工作溫度 |
（-15 to +55℃） |
| 工作溫度范圍 |
5 to 90%RH（無冷凝） |
| 封裝尺寸 |
115×60×24（mm） |
| 重 量 |
190 g |
|
