水利行業在中國有著悠久的歷史，同時也是信息十分密集的行業。1998年以來，國家就提出了大力建設中國的“數字水利”的宏偉目標。概括地說，“數字水利”將是一個以空間信息為基礎，融合各種水利專業信息的系統平臺，是對真實水利現象的數字化重現。
“數字水利”大致由水利信息的采集、傳輸、存儲、模擬和決策等子系統組成，融合了大規模的計算機技術、遙感、地理信息系統、全球定位系統、虛擬現實技術、多媒體技術和大規模存儲技術，形成了由海量地球信息組成的多分辨率、多尺度、多時空的數字圖文信息。如何把這些大規模的綜合數字圖文信息真實的重現出來，提供一個高亮度、高分辨率、多窗口的數字顯示平臺，是“數字水利”的關鍵技術之一。
深圳市江友電訊設備有限公司（以下簡稱江友電訊）由湖北清江水電開發集團公司投資組建，主要致力于通訊和視訊產品在電力、水利和電信、航空等行業的數字化集成，提供完美的解決方案。江友電訊擁有多名水利信息化的資深專家，自2001年成為日本東芝DLP數字投影拼接墻的中國代理以來，一直致力于中國“數字水利”大屏幕顯示子系統的建設和開發，先后中標“國家防汛抗旱總指揮部會商室”、“國家防汛抗旱總指揮部調度值班室”和“天津海河水利委員會監控中心”等國家重點項目的大屏幕顯示系統。
一、TOSHIBA DLP大屏幕拼接系統在水利的應用
1.1數據實時監控
GIS地理信息系統的接入：
通過Web的方式引入GIS系統，把水利防汛抗旱業務中的各種信息與反映空間位置的圖形信息有機的結合在一起。為監控和決策人員提供了表現力豐富的三維地圖。
GPS定位系統的接入：
GPS技術的廣泛應用使得防汛期間堤壩險情自動報警和搶險車輛統一準確指揮調度成為可能。通過大屏幕監控巡查人員、搶險車輛的實時位置，準確定位并統一調度資源，為防洪抗險爭取了寶貴的時間。
數字監控圖像的接入：
TOSHIBA DLP大屏幕顯示系統能直接顯示本地或基于Web的視頻圖像信號，實現遠程監控，獲取第一手資料。
1.2虛擬仿真
通過建立利用各種數學模型，輸入有關變量參數，得到各種模擬圖文信息，為職能部門提供決策支持。
1.3水利會商
大屏幕顯示系統在水利行業的廣泛應用，為相關決策人員提供了一個高分辨率、大畫面、多信息的交互式顯示平臺，最大限度的實現了各種實時信息的共享。為水資源調度、災情評估、洪水預警等提供了決策依據。
二、系統的組成和結構
數字水利的發展無疑會加快水利行業的信息化過程。面對著各種各樣的虛擬和現實的水利數據，如何提供一個綜合有效、可靠穩定、實時性強、響應速度快的綜合顯示方案，是本方案的重點。

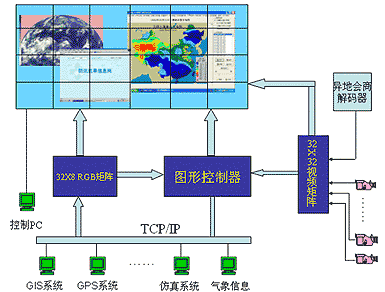

以下是江友電訊水利行業大屏幕顯示系統解決方案系統結構圖：
系統的組成模塊：
1、日本原裝TOSHIBA DLP拼接單元
2、基于以太網與廣域網的圖形控制器
3、RGB矩陣
4、視頻矩陣
5、控制PC
6、集中控制系統（可選）
三、系統的功能概述
3.1 RGB信號顯示
用戶RGB(VGA)信號通過RGB切換矩陣同時輸出到大屏幕，通過內置控制器處理在大屏幕上做單屏、多屏、整屏等拼接顯示方式。
RGB矩陣還可以輸出到圖形拼接控制器的RGB輸入端口，并同時顯示在大屏幕上實現放大、縮小、跨屏、平移、疊加等多種操作，不受物理拼縫的限制。
3.2網絡信號顯示
工作站信號通過計算機網絡與圖形拼接控制器實現各工作站信號在大屏幕上以超高分辨率的顯示調用和任意放大、縮小、跨屏、平移、多層疊加等各種顯示功能。
通過軟件在NT/2000網絡環境下實現X Windows“虛屏”技術，實現UNIX平臺下的計算機信號顯示至組合屏上。
系統支持網絡分控功能，支持多鼠標操作，操作人員可在網絡工作站上完成對組合屏的控制。
3.3視頻信息顯示
視頻信號通過視頻矩陣處理后于各種不同通道輸出，將視頻以一分二方式，分一組直送組合屏；另一組接入圖形拼接控制器，可將24路的視頻信號的任一路或多路以任意大小、任意位置顯示在組合屏上。
3.4 混合顯示方式：通過各種不同的途徑顯示RGB信號、網絡信號、視頻信號、使得視頻信號的連接方式和顯示方式更加靈活方便，可同時在大屏幕上混合顯示。
四、TOSHIBA DLP拼接墻的優勢
1、先進的全數字化圖像處理技術
TOSHIBA DLP采用美國TI公司最新的12度偏轉角0.7英寸DMDTM芯片，在內部光引擎設計中也采用了全數字化處理。全數字化是TOSHIBA DLP的標志，它為此提供了高清晰度的圖像顯示。
2、高可靠性
由于TOSHIBA DLP采用的是鏡面偏轉反射成像，長期連續工作對于成像部分沒有任何影響。另外，由于TOSHIBA DLP采用的是飛利浦公司最好的UHP冷光源燈泡和先進的管道式散熱設計，可以支持24小時連續開機，一年365天連續工作。
3、易用型
TOSHIBA DLP采用中文操作界面，可以為用戶設定常用工作模式，并通過控制計算機集中管理。
4、強大網絡顯示功能
TOSHIBA DLP大屏幕拼接顯示系統除了可以直接接入計算機RGB信號、視頻信號外，還可以直接接入網絡信號，把視頻監視信號直接調用到大屏幕上顯示。本系統支持WIN NT/2000/9X網絡平臺，也可支持UNIX網絡。
5、可擴充性
TOSHIBA DLP拼接單元采用箱體化結構，并以積木式拼接，使得日后設備擴充變得非常簡單。另外，圖形控制器也是采用開放式模塊化結構，只要增加相應板卡，就可實現擴充功能。
6、經久耐用性
采用先進的CAD設計手段，合理設計光路，結構更為緊湊的光學系統，一體化的箱體設計，拼接更簡單，拼縫更小，整屏裝飾美觀，經久耐用。
本文由深圳市江友電訊設備有限公司視訊經營中心提供
|
